Технология изготовления бетона позволяет получить структуру, пронизанную микротрещинами, пустотами и мельчайшими капиллярами. Попадание воды и других жидкостей внутрь застывшего бетона приводит к постепенному его разрушению. Если речь идет о ж/б конструкциях, то со временем возникает коррозия арматуры и весь объект теряет эксплуатационные качества. Водонепроницаемость бетона подразделяется по показателям W2-W20, что имеет важное значение и влияет на последующую безопасность применения сооружения.

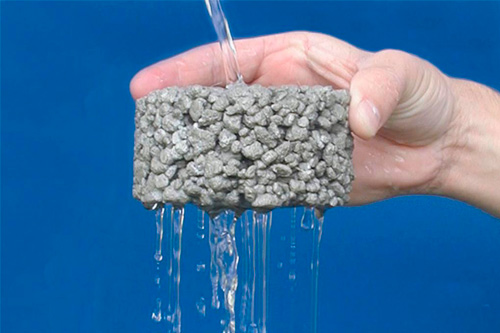

Бетон становится рыхлым и начинает пропускать внутрь влагу в следующих случаях:
не соблюдена рецептура смеси или нарушена технология изготовления бетона;
излишняя усадка бетона при застывании, что бывает вызвано недостаточным армированием.
При старении бетонной конструкции, прочность искусственного камня увеличивается. Увлажнение поверхности заливки приводит к повышению пропуска воды, что обязательно учитывается строителями.
Пропуск жидкости повышается после набора рабочих характеристик, если бетон несвоевременно доставляется на площадку. Потерю потребительских качеств смеси можно предусмотреть, если сократить время доставки. Если не соблюдена рецептура и внесена вода в избытке, то нарушение приведет к образованию пустот даже после испарения жидкости. При завышенном объеме воды раствор становится более податливым и легко укладываемым, но это напрямую вредит качеству конечного продукта.
При отсутствии уплотнения щебня, в смеси образуются пустоты, которые впоследствии впитывают воду и снижают качество бетона. Качественный замес на производстве и применение штыкования, работа с вибромашинами значительно повысит сопротивляемость внешней влаге в длительный период.
В жаркую погоду, для замедления процесса высыхания заливки, поверхность регулярно проливают водой из шланга. При отрицательной температуре необходимо прогревать бетон тепловыми пушками и укрывать плотным материалом. Простые методы позволят сохранить качество бетона и не дают повысить пропускание влаги внутрь заливки.
Марка бетона и показатель водонепроницаемости
Пропускает ли бетон воду, можно узнать по марке бетона. Чем выше марка, тем выше водостойкие качества смеси. Например, класс М100-М200 (низкая марка) имеют коэффициент W2 (нижнюю из допустимых величин). Такой бетон с высокими пропускными способностями можно применять с дополнительной гидроизоляцией. Чем выше марка бетонной смеси, тем качественней состав и защита от влаги.
Использование бетона в зависимости от показателей водонепроницаемости:
W2-W4 подойдет для подсобных сооружений, отделочных работ во внутренних помещениях;
W6-W8 используется для заливки фундаментов, подвалов, строительстве на слабых грунтах и для частных объектов;
W10 не требуют гидроизоляции и применяются для строительства объектов, постоянно контактирующих с водой.
При производстве можно добиться более высоких показателей сопротивляемости воде, но такая смесь востребована только при возведении сложных и уникальных объектов.
На практике применяются точные методы, с использованием специального оборудования, и более доступные для частных строек. Наиболее распространены следующие проверки на впитывание:
по мокрому пятну, когда подается струя воды под большим напором на опытный образец, помещенный в аппарат;
по коэффициенту фильтрации, когда образец помещают в аппарат и сжимают под большим давлением;
по использованным вяжущим материалам, типу заполнителя и внесенным в раствор пластификаторам.
Для сохранения гидрозащитных свойств и высокой сопротивляемости влаге, цемент обязательно хранится в надлежащих условиях. Только при соблюдении условий хранения можно рассчитывать на заявленные потребительские свойства.
Чтобы смесь в процессе эксплуатации не пропускала воду и испарения, в состав вносятся специальные добавки. Повысить сопротивляемость влаге можно с помощью жидкого стекла (силикатного клея), который покрывает поверхность заливки эластичной пленкой.
Эффективным средством является мастика, которую равномерно наносят на застывающую поверхность после схватывания бетона. Перед нанесением гидроизоляционного слоя, поверхность очищается от мусора, наносится грунтовка. В зависимости от рецептуры, тонким слоем наносится горячая или холодная мастика, по 2 мм несколько раз. В завершение обработки объекта, можно нанести эмульсию по бетону, грунтовку и выбранное лакокрасочное покрытие для усиления эффекта водонепроницаемости.
у нашего менеджера по телефону или через форму запроса
| Класс | Марка | Евро- класс |
Подвижность | Прочность | Водо- непрони- цаемость |
Морозо- стойкость |
Жёсткость |
|---|---|---|---|---|---|---|---|
| В10 | М150 | c8/10 | П2 — П4 | 163 кг/см2 | W2 — W4 | F 50 | Ж1 — Ж4 |
| В15 | М200 | с12/15 | П2 — П4 | 196 кг/см2 | W2 — W4 | F 100 | Ж1 — Ж4 |
| В20 | М250 | с16/20 | П2 — П4 | 275 кг/см2 | W4 — W6 | F 150 | Ж1 — Ж4 |
| В22,5 | М300 | с18/22 | П2 — П4 | 296 кг/см2 | W6 | F 200 | Ж2 — Ж4 |
| В25 | М350 | с20/25 | П2 — П4 | 337 кг/см2 | W6 — W8 | F 200 | Ж2 — Ж4 |
| В30 | М400 | с25/30 | П3 — П5 | 392 кг/см2 | W10 | F 300 | Ж3 — Ж4 |
| В35 | М450 | с30/37 | П3 — П5 | 458 кг/см2 | W10 — W12 | F 200 — F300 | Ж3 — Ж4 |
| В40 | М550 | с32/40 | П3 — П5 | 524 кг/см2 | W10 — W16 | F200 — F300 | Ж3 — Ж4 |
| В45 | М600 | с35/45 | П4 — П5 | 591 кг/см2 | W12 — W18 | F200 — F400 | Ж3 — Ж4 |
