ежедневно с 8:00 до 20:00
8 499 938-78-55
О компании Прайс-лист Доставка Аренда бетононасоса Лаборатория Информация Контакты

Физико-механические свойства бетона

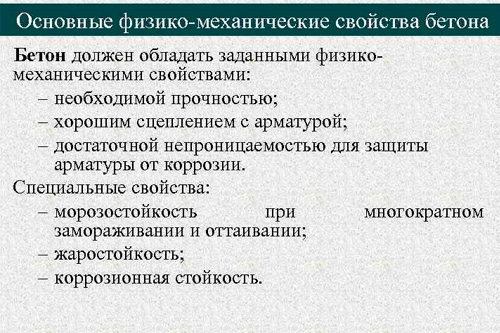

Бетон должен обладать заданными физическо-механическими свойствами, позволяющими использовать его в конкретных условиях. Основные характеристики бетонов, определяющие его свойства, приведены в разд. 2 ГОСТ 25192-2012. Кроме того, в стандартах, устанавливающих технические условия на некоторые типы бетонов, могут быть указаны дополнительные характеристики, нормируемые для этих типов.

Прочность

Под прочностью понимают способность выдерживать механическое давление. Так как оно может быть разнонаправленным, то описывают несколько видов прочностей.

Прочность на сжатие – основная характеристика для любого типа бетона. Но существует еще два вида прочности: на осевое растяжение и на растяжение при изгибе. Эти показатели учитывают при создании железобетонных изделий, например, плит перекрытий, для которых такая нагрузка актуальна.

До ввода в действие стандарта СТ СЭВ 1406-78, прочность нормировали по маркам, беря "кгс / см2" за единицу измерения давления. Например, условное обозначение марки M200 означает, что в среднем такой бетон выдерживает давление в 200 кгс / см2. После введения в действие этого документа прочность стали нормировать по классам, с единицей измерения "МПа". Класс B15 означает, что с 95% обеспеченностью бетон выдержит давление 15 МПа. Для обычного строительства достаточно материала, который выдерживает давление 10-30 МПа. Высокопрочными считают бетоны, начиная с класса B55.

Классы маркируют следующим образом:

  • "B" – прочность на сжатие;

  • "Bt" – прочность на осевое растяжение;

  • "Btb" – прочность на растяжение при изгибе.

В табл. 6 недействующего сейчас ГОСТ 26633-91 приведено приблизительное соответствие между классами и марками. Эти данные можно использовать при самостоятельном изготовлении бетона, когда "рецепт" дан для марки, а требования по прочности – для класса.

Также бетоны подразделяют на быстротвердеющие (R2/R28 > 0.4) и медленнотвердеющие (R2/R28 ≤ 0.4), где R2 – прочность бетона в возрасте 2 суток, а R28 – в возрасте 28 суток.

Структура

Согласно п. 2.6 ГОСТ 25192-2012 по структуре бетон подразделяют следующим образом:

  • Плотный. Почти все пространство бетона заполнено веществом.

  • Поризованный. Мелкий заполнитель отсутствует. Пространство между крупным пористым заполнителем заполнено вяжущим веществом, которое в результате применения добавок тоже имеет пористую структуру.

  • Ячеистый. Искусственно поризированный за счет газо-, пенообразования или аэрирования.

  • Крупнопористый. "Капсулированный" бетон изготовлен без применения песка и с незначительным количеством вяжущего, которое не заполняет полностью пустоты между зернами крупного заполнителя.

Средняя плотность

Среднюю плотность (удельный вес) измеряют в "кг / м3". Марка по средней плотности обозначается литерой "D". Так, бетон марки D2000 имеет плотность 2000 кг / м3. В п. 2.10 ГОСТ 25192-2012 установлена типизация бетона в зависимости от его плотности:

  • особо легкий: плотность менее 800;

  • легкий: плотность от 800 до 2000;

  • тяжелый: плотность более 2000 и до 2500;

  • особо тяжелый: плотность более 2500.

Морозостойкость

Под морозостойкостью понимают способность бетона выдерживать определенное число циклов замораживания и оттаивания. Бетон по морозостойкости маркируется литерой "F" с цифрой после нее, означающей число циклов, которые материал выдержит без потери своих свойств. Согласно п. 2.11 ГОСТ 25192-2012 бетоны разделяют на следующие марки морозостойкости:

  • низкую (F50 и менее);

  • среднюю (более F50 и до F300);

  • высокую (более F300).

Истираемость

Истираемость – потеря массы в результате истирающих воздействий. Ее устанавливают по методикам измерений, описанным в ГОСТ 13087-2018. Бетоны по истираемости имеют три марки:

  • G1: низкая истираемость. Подходит для использования в условиях интенсивного движения, например, для покрытия магистралей или аэродромов.

  • G2: средняя истираемость. Применяют для создания лестниц или плит бетонных полов.

  • G3: высокая истираемость. Все остальные условия.

Водонепроницаемость

Способность быть устойчивым к проникновению внутрь воды – важное свойство для строительного материала. Бетоны разделяют по водонепроницаемости на марки с буквой "W". Цифра после "W" означает давление (в МПа * 10-1), которое может выдержать бетон, не пропуская в себя воду. Для обыкновенного строительства используют марки W2-W10, а материал с более высокой водонепроницаемостью применяют для специфических условий. Обычно, чем выше плотность бетона, тем выше водонепроницаемость.

Теплопроводность

Ячеистые бетоны применяют в основном для стен. Поэтому для них определяют коэффициенты теплопроводности и паропроницаемости. Для бетонов автоклавного твердения эти параметры установлены в табл. 1 и прил. 1 ГОСТ 31359-2007, а для неавтоклавных – в табл. 1 ГОСТ 25485-2019.

Деформация усадки и ползучести

Усадка бетона – это изменение его линейных размеров в результате происходящих в нем химических процессов. Ползучесть – это деформация под воздействием постоянной силы. Чтобы свести последствия этих процессов к минимуму, используют уплотнение заливаемой смеси, армирование или применение специальных расширяющих добавок.

Возврат к списку

Уточните стоимость доставки бетона до вашего объекта

у нашего менеджера по телефону или через форму запроса


Схема работы ФЕНИКС БЕТОН

Принимаем вашу заявку
Консультируем и уточняем детали
Согласовываем сроки
Изготавливаем нужный бетон
Проверяем качество
Доставляем точно в срок

Производим только качественный бетон
с 2007 года

Точный и оперативный подбор необходимой марки бетона на основании проектных требований
Высокое качество, импортное оборудование, соблюдение ГОСТ
Сертификаты качества на все марки и классы растворов и бетона
Подбор необходимого автотранспорта для доставки бетонных смесей
Консультации по всем вопросам бетонирования, отгрузки, оперативное решение проблем

Наш офис на карте


Наши клиенты

Таблица характеристик бетонных смесей

Класс Марка Евро-
класс
Подвижность Прочность Водо-
непрони-
цаемость
Морозо-
стойкость
Жёсткость
В10 М150 c8/10 П2 — П4 163 кг/см2 W2 — W4 F 50 Ж1 — Ж4
В15 М200 с12/15 П2 — П4 196 кг/см2 W2 — W4 F 100 Ж1 — Ж4
В20 М250 с16/20 П2 — П4 275 кг/см2 W4 — W6 F 150 Ж1 — Ж4
В22,5 М300 с18/22 П2 — П4 296 кг/см2 W6 F 200 Ж2 — Ж4
В25 М350 с20/25 П2 — П4 337 кг/см2 W6 — W8 F 200 Ж2 — Ж4
В30 М400 с25/30 П3 — П5 392 кг/см2 W10 F 300 Ж3 — Ж4
В35 М450 с30/37 П3 — П5 458 кг/см2 W10 — W12 F 200 — F300 Ж3 — Ж4
В40 М550 с32/40 П3 — П5 524 кг/см2 W10 — W16 F200 — F300 Ж3 — Ж4
В45 М600 с35/45 П4 — П5 591 кг/см2 W12 — W18 F200 — F400 Ж3 — Ж4

Сертификаты качества
